Трансформаторы трехфазные сухие инструментальные серии ТСЗИ - назначение и технические характеристики

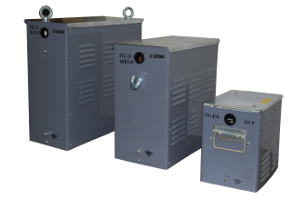

Трансформатор ТСЗИТрансформаторы серии ТСЗИ предназначены для работы в электроустановках при необходимости преобразования электрической энергии в сетях промышленных зданий и городского коммунального хозяйства. В силу своих эксплуатационных характеристик трансформаторы ТСЗИ могут применяться и в частном секторе.

Трансформатор представляет собой электроустановку с естественным воздушным охлаждением в защищенном исполнении и состоит из магнитопровода, медных или алюминиевых обмоток и кожуха. При эксплуатации в нормальных условиях (климатическое исполнение трансформаторов предполагает их размещение в районах с умеренным климатом и перепадом температур) трансформаторы ТСЗИ могут долгое время работать с номинальной нагрузкой, т.к. имеют высокую надежность, требуют минимальных затрат на обслуживании.

Преимущества сухих трансформаторов:

  • сухие трансформаторы безопасны, т.к не выделяют ядовитых газов в случае пожара;
  • сухие трансформаторы не требуют частых осмотров;
  • отсутствует необходимость контроля над состоянием трансформаторного масла;
  • невозможна утечка трансформаторного масла или токсичных газов;
  • силовые трансформаторы стойки к воздействию агрессивных внешних факторов, возникающих при каких-либо нарушениях нормальной работы сети.

Трансформаторы ТСЗИ имеют прекрасные эксплуатационные характеристики. Их качество, экономичность и простота в использовании в полной мере оценены потребителями.

Трансформаторы серии ТСЗИ поставляемые Матик-электро обладают степенью защиты IP20, расчитаны на частоту 50 и 60 Гц, КПД составляет 90%.

Основные технические характеристики трансформаторов ТСЗИ

Обозначение, тип трансформатора Номинальная мощность, кВа Номинальное напряжение обмоток, В Частота, Гц Масса, кг Габаритные размеры, мм L, W, H
Первичная, ВН Вторичная, НН
ТСЗИ-1,6 1,6 380;220 100:220-127;42;36;24;12 50; 60 25,0 310х212х300
ТСЗИ-2,5 2,5 380;220 100:220-127;42;36;24;12 50; 60 27,0 310х212х300
ТСЗИ-4,0 4,0 380;220 100:220-127;42;36;24;12 50; 60 37,0 310х212х300
ТСЗИ-4,5 4,5 380;220 100:220-127;42;36;24;12 50; 60 44,0 310х242х365
ТСЗИ-5,0 5,0 380;220 100:220-127;42;36;24;12 50; 60 46,0 310х242х365
ТСЗИ-6,3 6,3 380;220 100:220-127;42;36;24 50; 60 49,0 310х242х365
ТСЗИ-10,0 10,0 380;220 100:220-127;42;36;24 50; 60 85,0 560х250х500
ТСЗИ-16,0 16,0 380;220 100:220-127;42;36;24 50; 60 139,0 600х275х500
ТСЗИ-20,0 20,0 380;220 100:220-127;42;36;24 50; 60 208,0 550х300х520
ТСЗИ-25,0 25,0 380;220 100:220-127;42;36;24 50; 60 250,0 550х300х520
ТСЗИ-30,0 30,0 380;220 100:220-127;42;36;24 50; 60 250,0 740х300х520
ТСЗИ-40,0 40,0 380;220 100:220-127;42;36;24 50; 60 280,0 980х360х520
ТСЗИ-50,0 50,0 380;220 100:220-127;42;36;24 50; 60 310,0 1020х360х530
ТСЗИ-63,0 63,0 380;220 100:220-127;42;36;24 50; 60 340,0 1020х360х530
ТСЗИ-100,0 100,0 380;220 100:220-127;42;36;24 50; 60 650,0 885x410x860
ТСЗИ-160,0 160,0 380;220 100:220-127;42;36;24 50; 60 860,0 1070x600x1050
ТСЗИ-250,0 250,0 380;220 100:220-127;42;36;24 50; 60 1250,0 1210x600x1180
