Изоляторы полимерные опорные ИОЛП

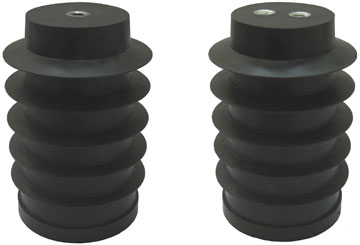

Изолятор полимерный опорный ИОЛП 8-10-А (Б)-1 (2,3,4)-УХЛ, аналог ИОРП-10, ОСК8-10, предназначенный для изоляции и крепления токоведущих частей в элек-трических аппаратах, комплектных распределительных устройствах, токопрово-дах, распределительных устройствах подстанций переменного тока частотой 50 Гц напряжением до 10 кВ. Опорные изоляторы на основе полимерных композиционных материалов с гарантированной прочностью и стойкостью на весь срок службы, не требующих специальных средств диагностики механического состояния, являются альтернативой традиционно сложившимся конструкциям фарфоровых изоляторов и созданы для замены существующих на рынке изоляторов ИО-10-3,75, ИОР-10-3,75 УХЛ2, ИОР-10-7,5 I УХЛ2, ИОР-10-7,5 III УХЛ2.



Преимущества изолятора ИОЛП 8-10-А (Б)-1 (2,3,4)-У (УХЛ, ХЛ):

  • высокие разрядные характеристики;
  • упругие свойства изолятора и отсутствие хрупких деталей;
  • высокая прочность при изгибе и кручении;
  • выполнение из полимерных материалов на порядок увеличивает прочность изделия;
  • высокая сопротивляемость актам вандализма;
  • низкие эксплуатационные расходы;
  • более низкая стоимость;
  • низкие расходы при монтаже;
  • высокая сейсмостойкость;
  • уменьшенный в 7 раз вес изолятора дает экономию на транспортных расходах;
  • отсутствие боя при транспортировке;
  • превосходные характеристики в условиях загрязнения.

Расшифровка условного обозначения опорного изолятора:

ИОЛП 8-10-А (Б)-1 (2,3,4) У (УХЛ, ХЛ)

И - изолятор;

О - опорный;

Л – литой;

П – полимерный;

8 - значение нормированной механической разрушающей силы на изгиб, кН;

10 - номинальное напряжение, кВ (класс напряжения);

1(2,3,4) - максимальная степень загрязнения;

А, Б – индекс модификации изолятора (одно отверстие или два отверстия);

У, УХЛ, ХЛ – климатическое исполнение по ГОСТ 15150-69

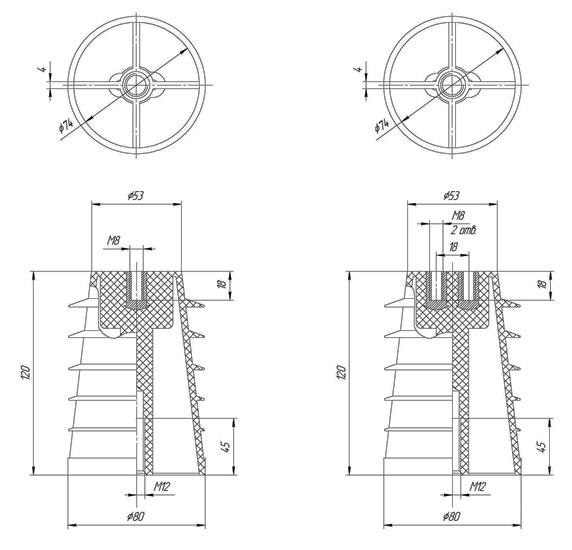

Тип изолятора H, мм Длина пути утечки, мм D1, мм D2, мм L1, мм L2, мм B1, мм Масса изолятора, г Фарфоровый аналог
ИОЛП 8-10-А 120 183 M8 M12 18 45 - 220 ИО-10-3,75, ИОР-10-3,75 УХЛ2, ИОР- 10-7,5 I УХЛ2, ИОР- 10-7,5 III УХЛ2.
ИОЛП 8-10-Б 120 183 2*M8 M12 18 45 18 240
