Трансформаторы тока SACI

Измерительные и суммирующие трансформаторы тока испанской фирмы SACI производятся только из высококачественных материалов и прошли сертификацию в России. Трансформаторы тока SACI обладают высокой механической прочностью и прочностью на пробой, а также стойкостью к тепловому воздействию. Магнитные пластины изготавливаются из специального Fe-Si сплава, обеспечивающего улучшение магнитной проницаемости. Соединительные клеммы вторичной обмотки трансформаторов тока, выполняются из никелированной латуни, на каждой клемме имеется по два винта (двойные клеммы), что позволяет менять трансформаторы не размыкая цепи.

Литые трансформаторы тока серии TU-R…

Конструктивно трансформаторы тока TU-R.. производятся в корпусе (У3, У1) который выполнен из высокопрочной литьевой смолы. Использование смол в конструкции, изоляционные характеристики которых намного превышают показатели обычных изоляционных материалов, в качестве наружного изолятора, делает подобные трансформаторы тока компактными и прочными.

Основные характеристики:
Размер шины (ø кабеля) – до 125x35 мм (35 мм)
Номинальный ток – до 5000 А
Мощность – до 60 ВА
Класс точности – до 0,5

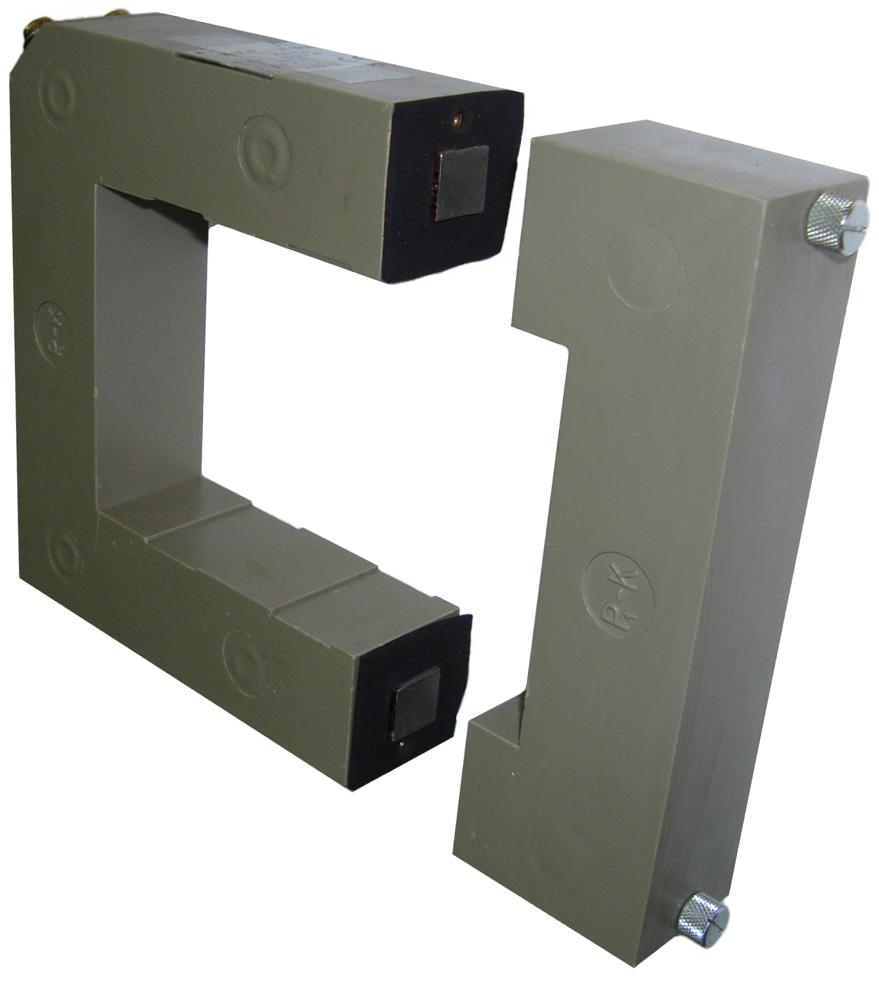

Разборные трансформаторы тока серии TA…R

Разборные трансформаторы тока позволяют осуществлять их монтаж без разбора шинопровода, за счет чего многократно снижается трудоемкость и время проведения монтажных работ. Ток вторичной обмотки по выбору – 5А или 1А.

Основные характеристики:
Размер шины (ø кабеля) – до 160x80 мм (80 мм)
Номинальный ток – до 5000 А
Мощность – до 60 ВА
Класс точности – до 0,5

Трансформаторы тока для коммерческого учета TU3R и TUP20R

Измерительные трансформаторы тока TU3R и TUP20R обеспечиваю класс точности 0,5S и могут применяться в системах коммерческого учета. Для защиты от несанкционированного подключения к вторичной обмотке клеммы закрыты защитной крышкой с возможностью ее пломбирования. Конструктивно трансформатор тока TU3R выполнен со встроенной шиной, а TUP20R с окном для монтажа на шинопровод или кабель.

Основные характеристики:
Размер шины (ø кабеля)*) – до 100x20 мм (20 мм)
Номинальный ток – для TU3R 600 A, для TUP20R 2000
Мощность – до 10 ВА
Класс точности – до 0,5S
*) Только для TUP20R

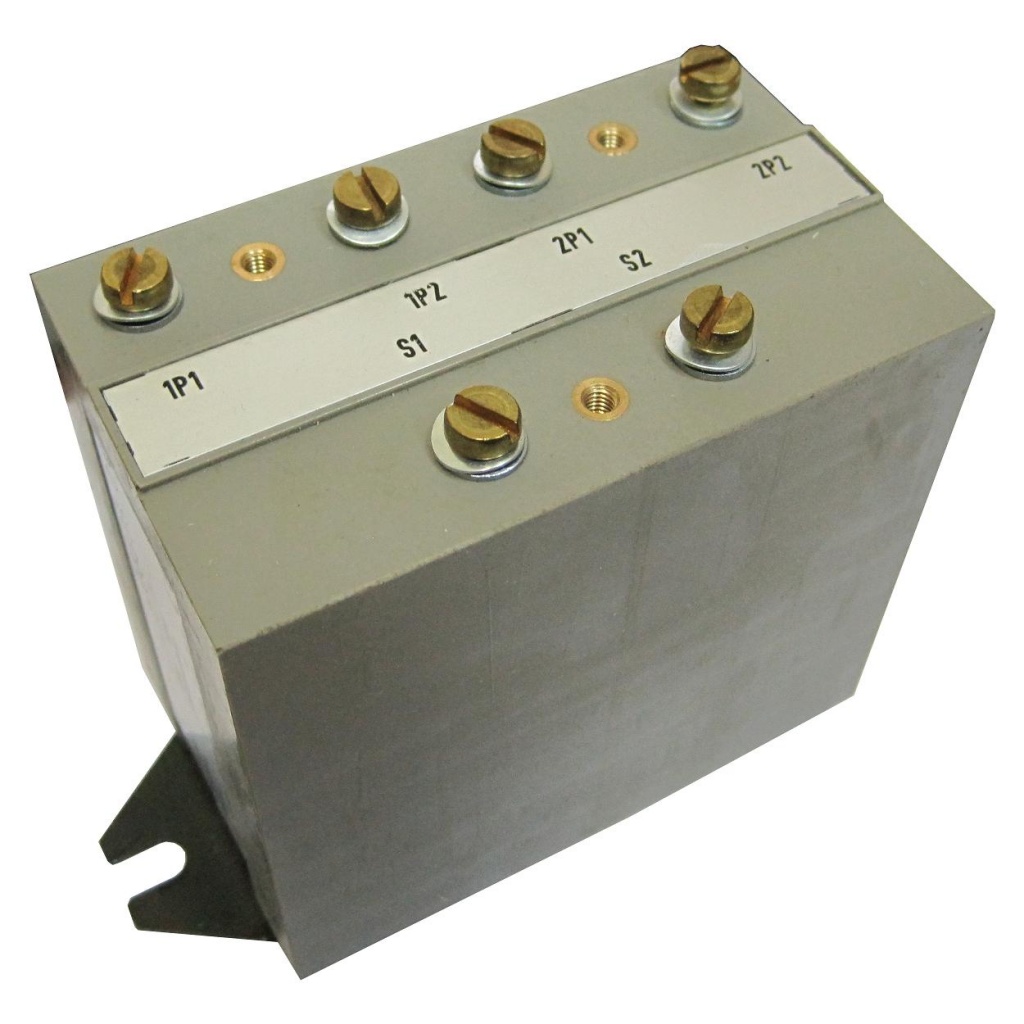

Суммирующие трансформаторы тока серии TRS…

Суммирующие трансформаторы тока предназначены для сведения измерительных сигналов с нескольких трансформаторов тока на один прибор учета, контроля или защиты. Трансформаторы серии TRS… изготавливаются в пластмассовом корпусе, обмотки залиты смолой. Клеммы закрыты защитной крышкой с возможностью ее пломбирования.

Основные характеристики:
Количество входов – до 5
Номинальный ток входов и выхода – до 5 А
Мощность – до 10 ВА
