Утепленные блок-контейнеры для размещения оборудования, контейнеры "Север"

Блок-контейнеры утепленные для размещения промышленного оборудования, контейнеры "Север"

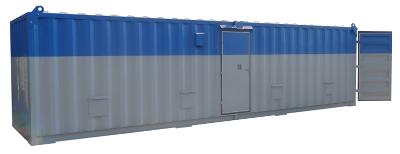

Блок-контейнер "Север" Утепленные блок-контейнеры для промышленного оборудования и контейнеры "Север", предназначенные для размещения конденсаторных установок, дизельгенераторов, телекоммуникационного оборудования, компрессорного оборудования, котельного оборудования, высоковольтных и низковольтных ячеек, производятся нашей компанией серийно с 2005 года.

Контейнеры, производимые Матик-электро, могут использоваться в качестве насосных и компрессорных станций, диспетчерских пунктов, постов охраны, бытовок, автономных дизельных электростанций, складских помещений и т.д.

Блок-контейнер производства Матик-электро представляет собой цельносварную конструкцию из швеллеров различного сечения. Наружная обшивка изготавливается из профилированной листовой стали толщиной от 1 до 3 мм, пол из стального рифленого листа толщиной 4 мм. При изготовлении используются материалы не поддерживающие горение, что позволяет обеспечить степень огнестойкости 3а и группу пожаробезопасности В3.

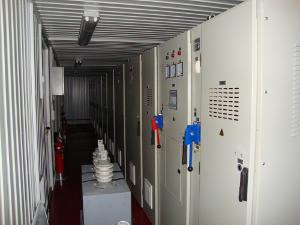

Блок-контейнер в северном исполнении (вид изнутри)

Для размещения дизельгенераторных установок предназначены специальные блок-контейнеры "Север". Они отличаются повышенной прочностью каркаса и пола, а также улучшенной тепло- и шумоизоляцией. Кроме этого, контейнеры "Север" оборудуются дополнительными системами, необходимыми для обеспечения надежной и безопасной работы дизельгенераторной установки: системой приточно-вытяжной вентиляции и системой автономного пожаротушения.

Все контейнеры позволяют их стационарную установку на различные типы фундамента (лежни ЛЖ, сваи, стойки УСО, специально подготовленный металлический каркас) и предназначены для перевозки практически любым видом транспорта. По специальному заказу возможна установка на сани. Такой вариант исполнения обеспечивает мобильность и не требует специальной подготовки места для установки.

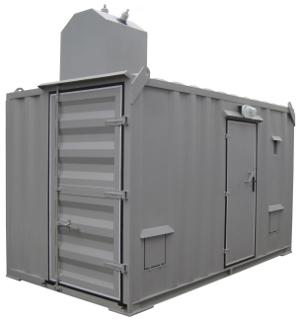

Контейнер "Север" (утепленный)

Тепло- и шумоизоляция

Для утепления потолка, пола и различных конструктивных элементов, используются стандартные теплоизоляционные маты из стеклянного шпательного волокна, или плиты пенополистирола. Толщина утеплителя может варьироваться от 100 до 200 мм в зависимости от климатического исполнения и пожеланий Заказчика.

Лакокрасочное покрытие и защита от коррозии

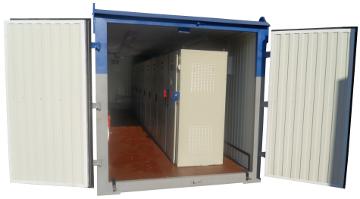

При окраске используется эпоксидно-полиуретановая, двухкомпонентная краска. Она обеспечивает надежную защиту металлических конструкций от атмосферных воздействий, обладает повышенной стойкостью к внешним воздействиям, выдерживает температуру окружающего воздуха до 150°С, в течение длительного времени сохраняет защитные свойства и цвет. По желанию Заказчика возможна окраска блок-контейнера с использованием логотипа Заказчика или фирменной цветовой схемы. Промышленный блок-контейнер в северном исполнении с конденсаторной установкой внутри

Электрооборудование и система обогрева

Электрооборудование стандартного блок-контейнера состоит из электрощита собственных нужд, рабочего наружного и внутреннего освещения 220В, электрических розеток. В контейнер "Север" по согласованию с Заказчиком возможна установка системы аварийного освещения напряжением 12-24В, питающейся от аккумуляторной батареи дизельгенератора.

Система обогрева, состоящая из электрических конвекторов, обеспечивает температуру в пределах 18±3°С. Возможна установка системы отопления на основе щита климатконтроля (по согласованию с Заказчиком).

Охранно-пожарная сигнализация с системой пожаротушения

Включает в себя: прибор приемно-контрольный охранно-пожарный, охранные извещатели, пожарные извещатели, автоматическую систему пожаротушения.

Система приточно-вытяжной вентиляции

Блок-контейнеры производства Матик-электро оснащаются системой принудительной вентиляции. Конструкция вентиляционных окон обеспечивает надежную защиту от попадания внутрь атмосферных осадков. Для обеспечения требуемого температурного режима предусмотрена возможность полного закрытия вентиляционных отверстий при низких температурах наружного воздуха.

Контейнер "Север" дополнительно оснащается системой приточной вентиляции на основе утепленного воздушного клапана с электроприводом. Клапан может автоматически открываться и закрываться при запуске или остановке дизельгенераторной установки. Вытяжная вентиляция контейнера типа "Север" представляет собой воздушный клапан, оснащенный приводом и расположенный напротив радиатора дизельгенераторной установки. В случае срабатывания системы пожаротушения клапаны приточной и вытяжной вентиляции автоматически закрываются.

На вентиляционные окна с внешней стороны могут устанавливаться жалюзи и ставни, предназначенные для защиты клапанов от механических повреждений.

Основные характеристики блок-контейнеров

Длина, мм2 000...14 000
Ширина, мм2 200...2 500
Высота, мм2 200…2500
Климатическое исполнение и категория размещенияУ1, ХЛ1, УХЛ1, Т1
Диапазон рабочих температур- 60°С…+50°С
Срок службы, лет25

 Для сокращения затрат на транспортировку железнодорожным транспортом возможно изготовление контейнеров со специальными габаритами.

Типовая комплектация

Стандартно все блок-контейнеры производства Матик-электро комплектуются:

  • рабочим освещением (внутренним и наружным);
  • системой принудительной вентиляции;
  • системой отопления;
  • углекислотным огнетушителем.

По согласованию с Заказчиком возможна установка систем охранно-пожарной сигнализации и системы пожаротушения. Контейнеры "Север" дополнительно оснащаются системой приточно-вытяжной вентиляции, обеспечивающей надежную работу дизельгенераторной установки.

При необходимости, возможна комплектация блок-контейнеров другими дополнительными системами в зависимости от условий эксплуатации и специфики устанавливаемого оборудования.

Габаритные размеры

ТипГабаритные размеры(с учетом козырьков, подъёмного устр-ва и т.п.)Длина, ммШирина, ммВысота, ммВес, тнПроем воротПроем двери
Длина, ммШирина, ммВысота, ммШирина, ммВысота, ммШирина, ммВысота, ммШирина, мм
БКМУ-22110231024002000220023001,0200020508001800
БКМУ-33110231024003000220023001,5200020508001800
БКМУ-44110231024004000220023002,0200020508001800
БКМУ-55110231024005000220023002,5200020508001800
БКМУ-66110231024006000220023003,0200020508001800
БКМУ-77110231024007000220023003,5200020508001800
БКМУ-88110231024008000220023004,0200020508001800
БКМУ-99110231024009000220023004,520002050800<1800
БКМУ-10101102310240010000220023005,0200020508001800
БКМУ-11111102310240011000<220023005,5200020508001800
БКМУ-12121102310240012000220023006,0200020508001800
БКМУ-13131102310240013000220023006,5200020508001800
БКМУ-14141102310240014000220023007,0200020508001800

Габаритные чертежи блок-контейнера БКМУ-6 в формате pdf

Габаритные чертежи блок-контейнера БКМУ-12 в формате pdf

Специальные варианты исполнения

Для сокращения затрат на перевозку блок-контейнеров и контейнеров "Север" производства Матик-электро по железной дороге, нашими специалистами был разработан вариант их транспортировки внутри стандартного железнодорожного контейнера длиной до 12 метров. Погрузка осуществляется с помощью специальных роликов, которые позволяют свободно перемещать блок-контейнер в процессе погрузки.

Максимальная длина контейнеров, изготовленных для такого вида транспортировки, составляет 11,5 м, а их внутренние размеры 1880 мм × 1880 мм × 11200 (максимально) мм (ширина × высота × длина). При этом они оснащены всем необходимым для нормальной работы установленного в нем оборудования (системой вентиляции, системой обогрева, освещением, щитом собственных нужд, системой пожаротушения и пожарной сигнализации (по запросу), монтажными отверстиями для ввода кабелей).

Схема установки контейнера "Север" внутри железнодорожного контейнера.
