Анализаторы качества электроэнергии фирмы Lovato Electric

В современной электроэнергетике и промышленности все большая роль отводится электронным системам управления, которые наиболее критичны к сохранению стабильных параметров качества электроэнергии. Для контроля над значениями параметров качества электроэнергии применяются специальные анализаторы.

Анализаторы качества электроэнергии имеют разнообразное исполнение: щитовое, стационарное моноблочное, мобильное (переносные приборы). Они также различаются не только конструктивным исполнением, но и функциональной насыщенностью - количеством измеряемых параметров, способом отображения и передачи информации, и т. д.

«Матик–Электро» является официальным представителем ведущего мирового производителя электронных измерительных приборов - итальянской компании Lovato Electric. Анализаторы Lovato Electric применяются для контроля параметров качества электроэнергии в Межрегиональных Распределительных Сетевых Компаниях и крупнейших промышленных предприятиях России и ближнего зарубежья.

Анализаторы качества электроэнергии, поставляемые нашей компанией, обладают оптимальным соотношением цены и качества при наличии достаточно высоких технических характеристик. Приборы выпускаются в трех конструктивных исполнениях: щитовое (для встраивания в передние панели щитов управления промышленным и энергетическим оборудованием, в распределительные и коммутационные ячейки), с креплением на Din-рейку и портативном (мобильном) исполнении.

Наиболее функциональные анализаторы качества электроэнергии Lovato Electric имеют возможность подключения к персональному компьютеру (ПК, ноутбуку) через интерфейсы RS-485, RS-232 и позволяют измерять более 250 параметров. Компактные размеры (до 96х96 мм), простота эксплуатации, интуитивно понятный русифицированный интерфейс делают эти приборы незаменимыми помощниками обслуживающего и эксплуатационного персонала промышленных предприятий и энергетики.

Анализаторы, измеряющие более 250 параметров:

  • базовая модель – DMK-30;
  • DMK-31 – с программируемым цифровым выходом;
  • DMK-32 – с программируемым цифровым выходом и интерфейсом RS-485 с поддержкой сетевых протоколов Modbus RTU и ASCII;
  • DMK-40 – с регистратором данных, интерфейсом RS-485 и RS-232 с поддержкой сетевых протоколов Modbus RTU и ASCII и возможностью записи регистрируемых параметров в энергонезависимую памяти объемом 2 Мб. Регистрация данных возможна с интервалом от 1 с до 24 ч, при заполнении памяти возможно либо прерывание регистрации, либо перезапись старых данных. Число одновременно регистрируемых параметров – от 1 до 32. DMK-40 является самой востребованной моделью среди анализаторов Lovato Elеctric.

Технические характеристики данных приборов:

  • номинальное напряжение – 100 ÷ 240АС, 110 ÷ 250DC;
  • параметры входа по напряжению – 10 ÷ 830В АС;
  • диапазон частот – 45 ÷ 65Гц;
  • схема подключения: однофазная, двухфазная, трехфазная, с нейтралью и без нее;
  • параметры входов по току – номинальный ток 5А;
  • подключение через трансформатор тока, максимальное значение 5А;
  • диапазон измерения: 0,02 ÷ 6А;
  • измерение гармоник – до 22;
  • соответствие стандартам: IEC/EN 61010 – 1; IEC/EN 61000 – 6 – 2;
  • габариты: 96х96 мм.

Аналогами вышеперечисленных приборов являются DMK-60, 61, 62. Единственное их отличие – конструктивное исполнение, т.к. они выполнены под крепление на Din-рейку. Габариты этих приборов - 105х95 мм.

Анализаторы, измеряющие 47 параметров

Эти мультиметры из более низкой ценовой категории и предназначены для организаций, где требуется контроль меньшего количества показателей. Они позволяют измерять линейное и фазное напряжение, ток, активную, реактивную и полную мощности, cos (φ), частоту и др.

Анализаторы качества электроэнергии, измеряющие 47 параметров в щитовом исполнении и габаритами 96х96мм:

  • DMK-20 – базовая версия;
  • DMK-21 – версия со встроенным счетчиком энергии;
  • DMK-22 – версия со встроенным счетчиком энергии и интерфейсом RS – 485;
  • DMK-25 – версия для электрических агрегатов, питание – 12 ÷ 24В DC;
  • DMK-26 – версия для электрических агрегатов с измерением пика тока и балансировки тока и напряжения, питание – 12 ÷ 24В DC.

Анализаторы качества электроэнергии, измеряющие 47 параметров с креплением на Din-рейку и габаритами 105х95мм:

  • DMK-50 – базовая версия;
  • DMK-51 – версия со встроенным счетчиком энергии;
  • DMK-52 – версия со встроенным счетчиком энергии и интерфейсом RS-485.

Преимуществами этих приборов являются:

  • высокое качество отображения информации за счет четырех светодиодных дисплеев;
  • простота программирования;
  • измерение истинного среднеквадратического значения;
  • измерение 47 параметров электрической сети с функциями анализатора мощности;
  • запись максимальных и минимальных значений; - измерение тока до 10000А.
Технические характеристики данных приборов:
  • питание – 208 ÷ 240В АС;
  • диапазон измерения – 30 ÷ 830В;
  • диапазон частот – 45 ÷ 65Гц;
  • способ подключения – однофазный, двухфазный, трехфазный, трехфазный уравновешенный;
  • токовый вход – номинальный ток 5А, по заказу 1А;
  • материал изготовления – самозатухающий пластик;
  • соответствие стандартам – IEC/EN 61010 – 1, IEC/EN 61000 – 6 – 2.

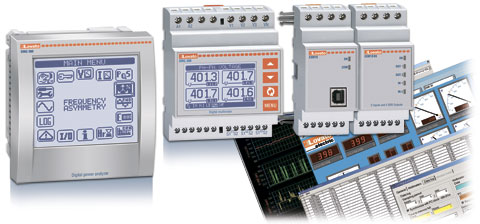

Новая линейка анализаторов качества электроэнергии фирмы Lovato Electric представлена приборами серии DMG. Они имеют улучшенный современный эргономичный вид, более удобное крепление, позволяющее производить монтаж за один «клик», сенсорный LCD экран с яркой светодиодной подсветкой. Модульная конструкция приборов позволяет пользователю создавать необходимую конфигурацию минимизируя затраты.

Особенно хочется отметить портативные анализаторы DMG M3 800, которые имеют удобный кейс с интегрированным USB портом для считывания данных с помощью ПК (ноутбука) при проведении выездных замеров показателей качества электроэнергии.
